Diy smart ceiling light

Table of Contents








全光谱和普瑞光谱的区别

教室照明，全光谱，护眼吸顶灯的区别



原装普瑞灯带和封装普瑞灯带的区别

隔离方案吸顶灯和非隔离的区别

光源有全光谱或者普瑞灯珠两种可选择

白牌灯和品牌灯的溢价  30-40%  400-700

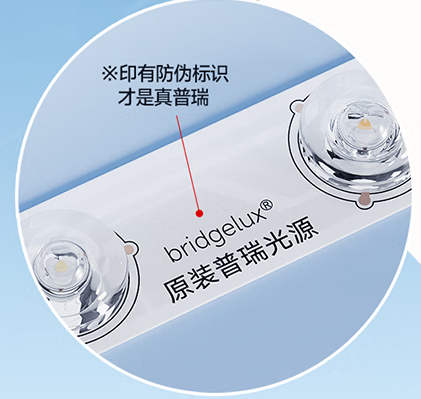

如何识别普瑞灯珠

印有普瑞原厂字样；有二维码，扫描后，显示生产此灯的厂家名字

中科光源



光学板材

光学板材有真假，可以搞假的，也可以搞真的

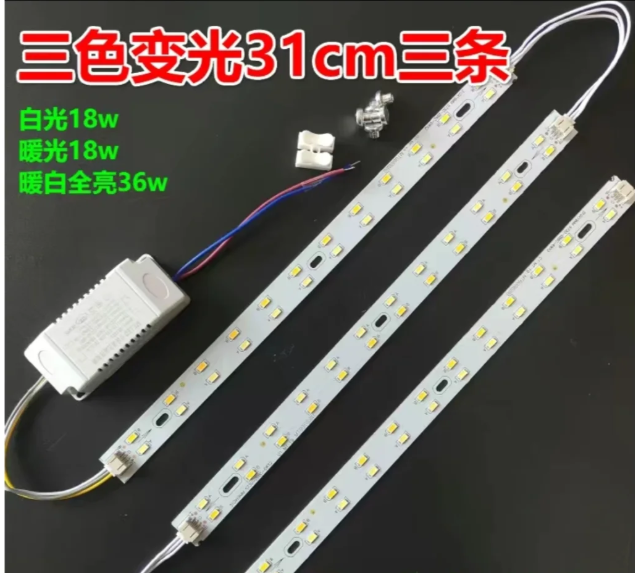

led line

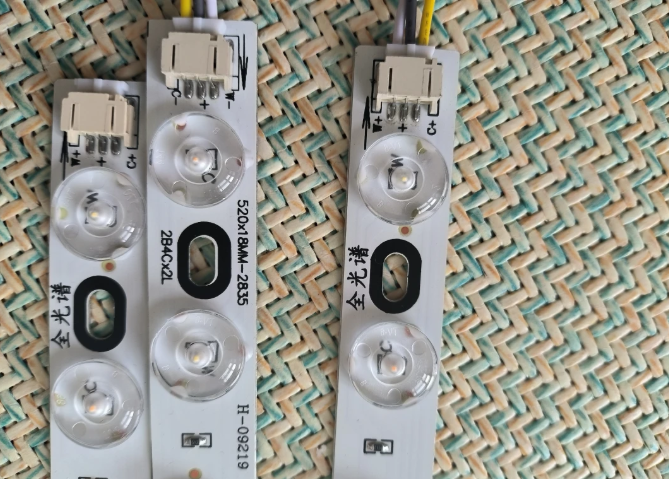

COB LED




光源

192颗/米；成本：全光谱的灯珠，4元/米；真正的普瑞灯珠，38元/米

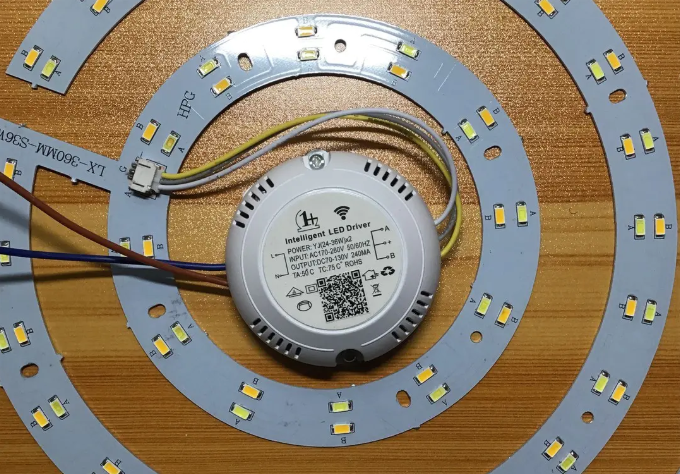

LED Driver (constant Voltage)



Passageway:2CH(CT)

Output Voltage:24V

驱动




esp32-h2 matter over thread 调光驱动接线

电源接在24V IN和GND上。

灯带类型：冷暖、RGB，共阳极（共电源正极）

灯带的正极接在24V OUT上，一个或多个负极（支持单色、双色、三色灯带，灯带对应有1个、2个、3个负极）接在ch1,ch2,ch3上。



智能调光驱动协议​​

集成DALI/DMX512协议





光学板材

光学板材，采购成本，70元；用最差的，38元；板材的好坏，直接决定光的折射效率

边：有abs塑料，铁，铝材三种；铝材厚度2-3mm;led灯珠散热，散热不好，会形成死珠；



消费者看不出灯珠的密度，无法分辨光学板材的好坏；









侧发光

光源



​​光源位置​​

侧发光吸顶灯的LED灯珠集中安装在灯具侧面边框，而非传统吸顶灯的顶面或底面光源布局。

​​光线路径​​

光线通过导光板折射或漫反射（如所述的扩散板+反光纸结构）后，从灯具正面均匀射出，形成面光源效果。



典型结构包含：

扩散板（模糊光线）

导光板（光线传导）

反光纸（光能回收）

透光罩（最终出光）
