光猫拨号 <--> AC+AP

ac是负责集中管理ap的和进行数据转发的。

poe交换机是负责给ap供电的

ap是负责发送无线信号的






https://www.zhihu.com/tardis/zm/art/421911900?source_id=1005








case 1:路由器拨号

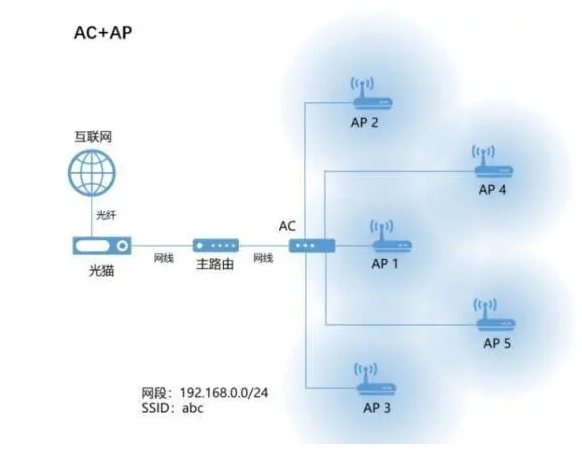

一种是拨号路由器后面接AC,然后AC的lan口再接交换机uplink口,交换机LAN口再接AP






case 2:旁路由

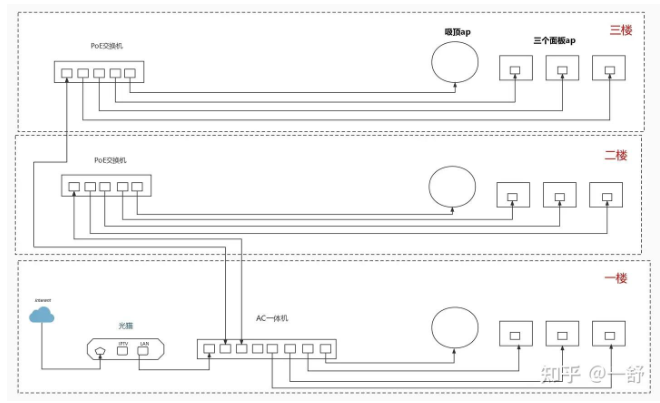

多楼层Ac+ap








锐捷全屋Wifi组网方案
